Comprendre le chauffage

Choisir le circulateur

Le circulateur, c'est la pompe qui fait tourner l'eau dans tout le chauffage. On le choisit sur deux chiffres : le débit (combien d'eau faire circuler) et la hauteur manométrique (la résistance à vaincre pour atteindre le point le plus défavorable).

Ouvrir l'outil circulateurs →
hauteur (HMT) débit courbe de la pompe point de fonctionnement

Deux chiffres qui décident débit + hauteur

Le débit

La quantité d'eau à faire circuler pour transporter la chaleur jusqu'aux radiateurs (en litres/heure ou m³/h).

La hauteur manométrique (HMT)

La pression que la pompe doit fournir pour vaincre les pertes de charge du circuit le plus défavorable.

Avec ces deux valeurs, on sait quelle pompe peut alimenter toute l'installation.

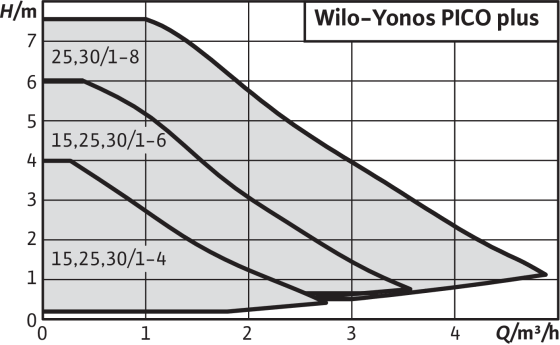

La courbe de la pompe

Chaque pompe a sa propre courbe : plus on lui demande de débit, moins elle peut pousser haut. Choisir un circulateur, c'est trouver celui dont la courbe passe par votre point de fonctionnement (le débit voulu à la hauteur voulue), avec une marge — on évite une pompe dont la courbe est trop « limite ».

Le bon réflexe Si le plus gros modèle d'une famille ne suffit pas, on passe à la famille supérieure. Et comme plusieurs modèles peuvent convenir, le prix devient souvent le critère final.

Deux familles de circulateurs

Rotor noyé

Le moteur est refroidi par l'eau du chauffage. Compact et silencieux : c'est le circulateur domestique classique.

Rotor ventilé

Le moteur est refroidi par l'air du local. Plus costaud, pour les installations qui demandent davantage de débit ou de hauteur.

Comment on choisit, en pratique

Deux approches, qui reviennent au même résultat :

  • Les sélecteurs des fabricants — on entre les données de l'installation (débit, hauteur) et le logiciel propose plusieurs modèles, avec leurs prix.
  • Les catalogues — on lit directement la courbe de chaque pompe pour y placer son point de fonctionnement.

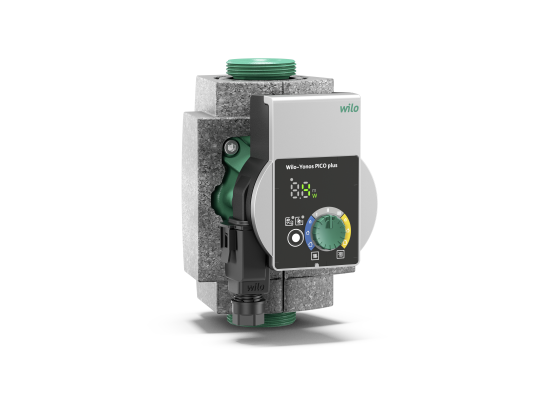

Bon à savoir Les circulateurs récents sont électroniques, à vitesse variable : ils s'adaptent à la demande et consomment bien moins que les anciens modèles, conformément aux exigences européennes d'efficacité énergétique. Un vrai poste d'économies sur la durée.

Sélecteurs fabricants (indication)

À vous de jouer

L'outil compare les circulateurs sur leurs courbes et vous aide à trouver celui qui couvre votre point de fonctionnement (débit et hauteur), avec la bonne marge.
