Comprendre le chauffage

Les pertes de charge

Quand l'eau circule dans les tuyaux, elle « frotte » contre les parois et se bouscule dans chaque coude ou vanne. Elle y perd de la pression : ce sont les pertes de charge. C'est ce que la pompe doit vaincre pour alimenter tous les radiateurs.

Ouvrir l'outil de pertes de charge →
avant après Δp sens de circulation de l'eau

C'est quoi, au juste ? résistance à l'écoulement

Pensez à boire avec une paille. Une paille courte et large, c'est facile. Une paille longue, fine ou pliée, et il faut aspirer beaucoup plus fort pour le même verre. Dans un chauffage, c'est pareil : plus le circuit est long, étroit ou rempli de coudes et de vannes, plus l'eau a du mal à passer — et plus la pompe doit « forcer ».

Cette difficulté à faire circuler l'eau, c'est la perte de charge. On la mesure en pression (pascals, ou mètres de colonne d'eau).

Deux familles de pertes

Pertes linéaires

Le frottement de l'eau tout au long des tuyaux droits. Elles augmentent avec la longueur, le débit, et quand le diamètre est petit.

Pertes singulières

Les « accidents » du parcours : coudes, vannes, tés, réductions… Chaque accessoire freine un peu l'eau au passage.

La perte de charge totale d'un circuit, c'est la somme des deux.

Pourquoi c'est si important

Choisir le circulateur

La pompe doit fournir assez de pression, au bon débit, pour que tous les radiateurs soient alimentés (voir le choix des circulateurs).

Équilibrer l'installation

Sans réglage, les radiateurs proches de la pompe prennent toute l'eau. Les pertes de charge servent à équilibrer les débits, pièce par pièce.

Le circuit le plus défavorable : on dimensionne la pompe pour le circuit qui cumule le plus de pertes. C'est souvent le radiateur le plus éloigné… mais pas toujours : un circuit plus court, mais avec de petits diamètres ou beaucoup d'accessoires, peut être pire.

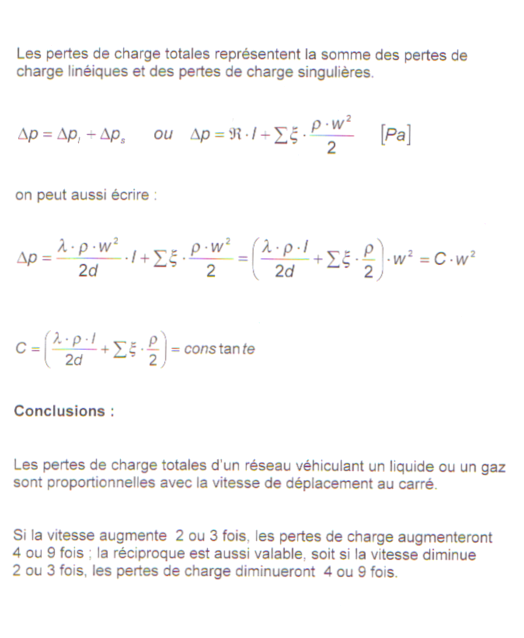

La formule pour les curieux

Pas indispensable pour comprendre, mais la voici pour les curieux. La perte de charge totale se découpe en deux morceaux :

Δptotal = Δplinéaire + Δpsingulière

Δplinéaire = λ · (L / D) · ½ρv²   |   Δpsingulière = ζ · ½ρv²

v vitesse de l'eau · D diamètre · L longueur · ρ masse volumique de l'eau · λ coefficient de frottement (lié à la rugosité du tuyau, calculé par la formule de Colebrook) · ζ coefficient propre à chaque accessoire (coude, vanne…). Le terme ½ρv² est la « pression dynamique » : on voit qu'elle grimpe vite avec la vitesse (au carré). D'où l'intérêt de ne pas choisir des tuyaux trop petits.

À retenir sans la formule Plus l'eau va vite (tuyau trop petit) et plus il y a d'accessoires, plus les pertes explosent. Bien dimensionner les diamètres, c'est une pompe plus petite, moins de bruit et moins de consommation.

À vous de jouer

L'outil calcule les pertes de charge des tuyauteries — frottement et accessoires — pour vous aider à dimensionner le réseau, choisir le circulateur et préparer l'équilibrage.
